天然气流量计之涡街流量计线路板的电路描述
点击次数：383 发布时间：2020-12-20 11:19:20
大家好，今天小编为大家带来的是关于
天然气流量计之涡街流量计线路板的电路描述的介绍。

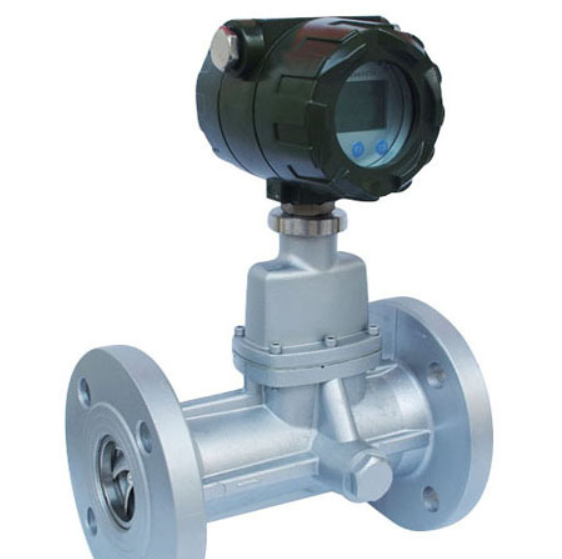

涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。涡街流量计在管道内没有液体流动时，由于管线振动所产生的噪声使接收器反常地计数，这时就应该对仪表进行灵敏度调节。
1） 脉冲输出方式：
A、 信号频率输出：直接实时输出探头检测信号的频率，通常用于仪表标定校准。
B、 校正频率输出：对实时监测信号按照流量系数修正后的输出
C、 频率输出：输出转换后频率，频率值按满度流量输出1000Hz线性计算。
D、 脉冲数出：输出转换后脉冲，脉冲个数按照每个计算周期的累积流量除以脉冲当量计算，*大每个计算周期只允许输出1000个脉冲，如果计算周期内实际脉冲数大于1000个，则自动累计到下一个计算周期输出；*小每个周期只允许输出4个脉冲，如果计算周期内实际脉冲数不足4个脉冲，则自动累计到下一个计算周期输出；输出脉冲的有效电平为高电平。注意：工程师需要根据当前适用对象，设置合适的脉冲当量因子。
E、 上限报警输出—高于设置的报警流量输出报警，报警时输出三极管导通到地为低电平；非报警时输出三极管截止，上拉电阻使端子上为高电平。
F、 下限报警输出—低于设置的报警流量输出报警，报警时输出三极管导通到地为低电平；非报警时输出三极管截止，上拉电阻使端子上为高电平。
2） 电流输出：
电流输出为线性4-20mA，输出范围为[4-22.4]mA。
以上就是关于天然气流量计之涡街流量计线路板的电路描述的介绍，希望能对大家有帮助。
