蒸汽流量计

简要描述:

蒸汽流量计,是测量蒸汽累计质量流量的专用仪表,具有机械式和智能式两种结构形式;通过指示器表盘(机械式)或液晶显示屏(智能式)现场显示,精确地读出流过该表的全部蒸汽

QQ在线留言
蒸汽流量计
蒸汽流量计,是测量蒸汽累计质量流量的专用仪表,具有机械式和智能式两种结构形式;通过指示器表盘(机械式)或液晶显示屏(智能式)现场显示,精确地读出流过该表的全部蒸汽的质量,也可输出脉冲信号,同时具有手动压力补偿或自动温度补偿功能。由于该流量计的结构简单,价位适中,测量范围宽广,广泛石油与石油、化工、纺织、供热等需要蒸汽流量计的场合。

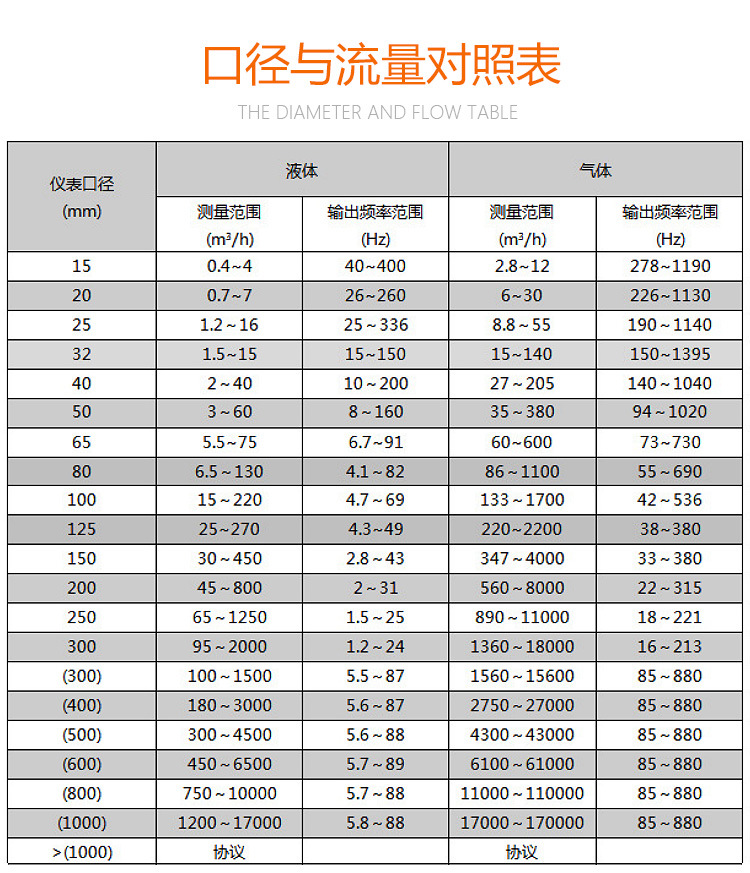

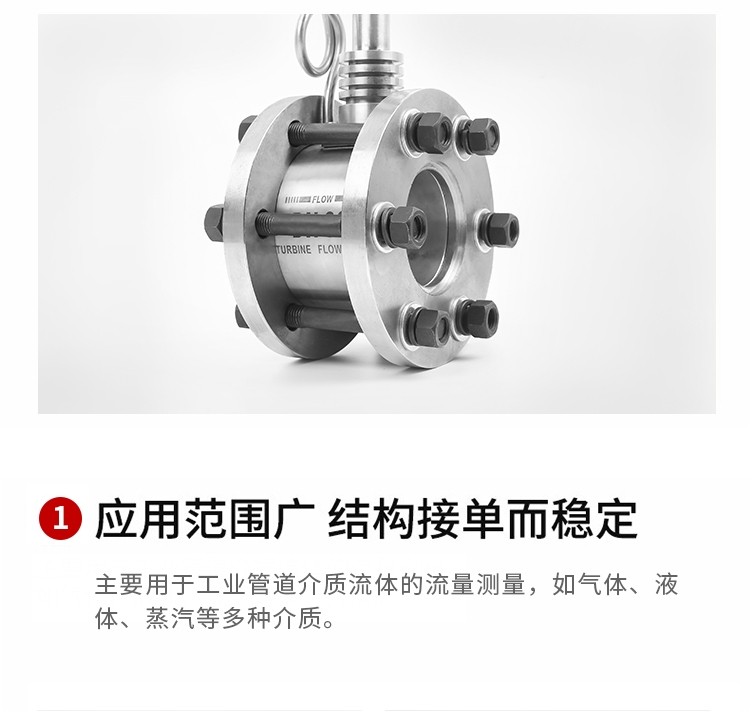

蒸汽主要用孔板、涡街流量计等来测量,其中以涡街流量计更为常见,其主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的测量仪器。

原理

涡街流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。

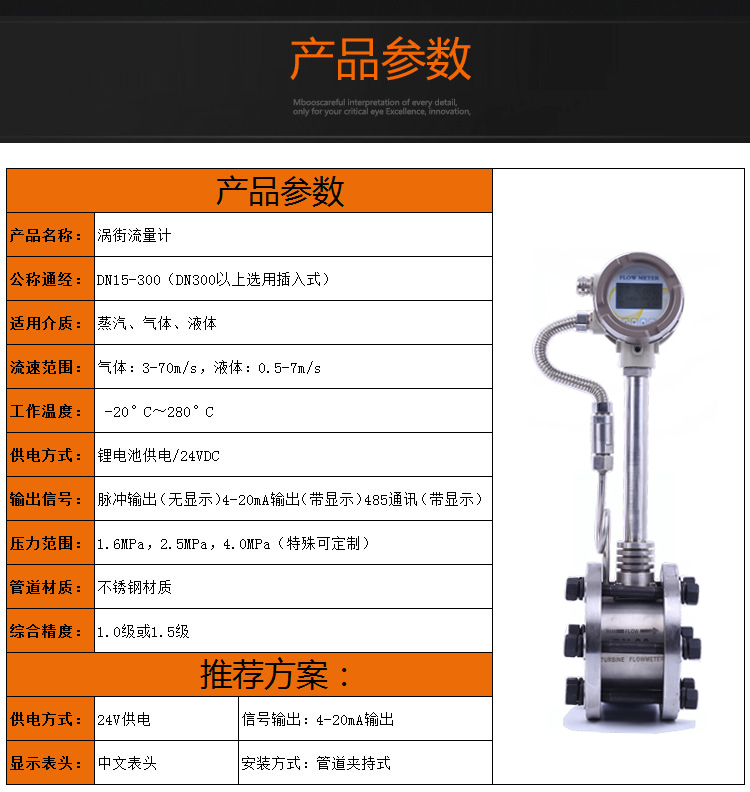

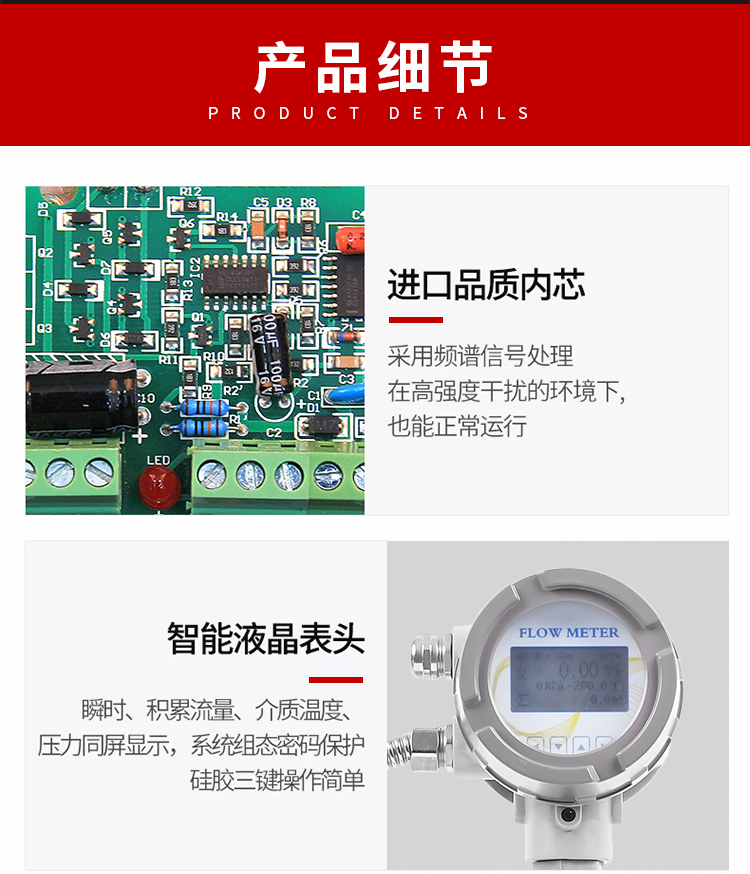

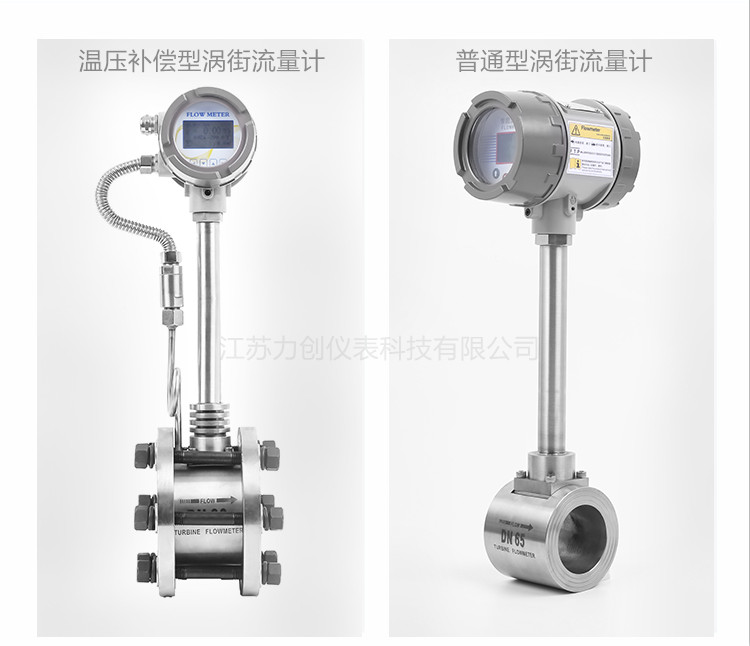

该仪表采用先进的差动技术,配合隔离、屏蔽、滤波等措施,克服了同类产品抗震性差、小信号数据紊乱等问题,并采用了独特的传感器封装技术和防护措施,保证了产品的可靠性。产品有基本型和复合型两种型式,基本型测量单一流量信号;复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构,以适应不同的安装环境。

涡街流量计的测量原理饱和蒸汽流量测量在80年代人们普遍采用标准孔板流量计,但从流量仪表发展状况来看,孔板流量计尽管其历史悠久、应用范围广;人们对它的研究也最充分,试验数据最完善,但用标准孔板流量计来测量饱和蒸汽流量,它仍存在一些不足之处:其一,压力损失较大;其二,导压管、三组间及连接接头容易泄漏;其三,量程范围小,一般为3比1,对流量波动较大易造成测量值偏低。而涡街流量计具有结构简单,涡街变送器直接安装于管道上,克服了管路泄漏现象。另外,涡街流量计的压力损失较小,量程范围宽,对饱和蒸汽测量量程比可达30比1。因此,随着涡街流量计测量技术的成熟,涡街流量计的使用越来越受到人们的青睐。

涡街流量计是应用流体振荡原理来测量流量的,流体在管道中经过涡街流量变送器时,在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡,旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关,可用下式表示:

f=Stv/d

式中:f为旋涡的释放频率,Hz;v为流过旋涡发生体的流体平均速度,m/s;d为旋涡发生体特征宽度,m;St为斯特罗哈数,无量纲,它的数值范围为0.14-0.27。

St是雷诺数的函数,St=f(l/Re)。

当雷诺数Re在102~105范围内,St值约为0.2,因此,在测量中,要尽量满足流体的雷诺数在102~105,旋涡频率f=0.2v/d。

由此可知,通过测量旋涡频率就可以计算出流过旋涡发生体的流体平均速度v,再由式q=vA可以求出流量q,其中A为流体流过旋涡发生体的截面积。应用场合 发电及热电联产、供热行业;航空、航天、造船、核能及兵器行业;机械、冶金、煤矿及汽车制造行业;石油、化工行业;医药、食品及烟洒制造行业;森工、农垦及轻工行业等。

分类:
(1) 电学原理:用于此类原理的仪表有电磁式、差动电容式、电感式、应变电阻式等。
  (2) 声学原理:利用声学原理进行流量测量的有超声波式.声学式(冲击波式)等。
  (3) 热学原理:利用热学原理测量流量的有热量式、直接量热式、间接量热式等。
  (4) 光学原理:激光式、光电式等是属于此类原理的仪表。
  (5) 原于物理原理:核磁共振式、核辐射式等是属于此类原理的仪表.
  (6) 其它原理:有标记原理(示踪原理、核磁共振原理)、相关原理等。
主要特点:
1、表体中同时集成温压补偿补偿功能,可测量流体的标准体积流量或标准质量流量。

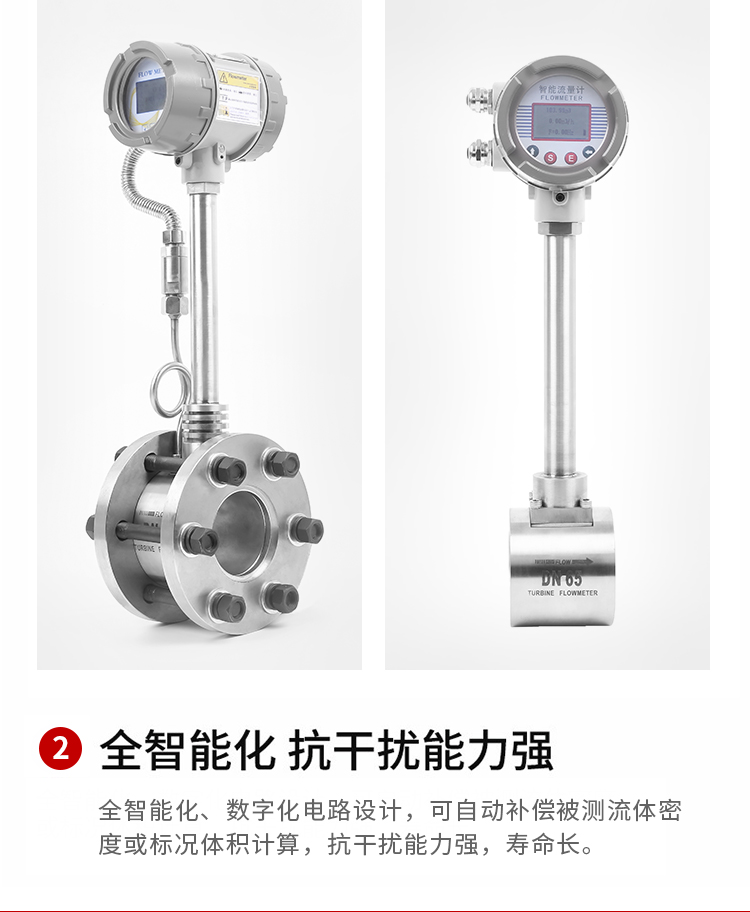

2、 全智能化、数字化电路设计,可自动补偿被测流体密度或标况体积计算。

3、 全新的数字滤波和修正功能使流量测量更加精准可靠。

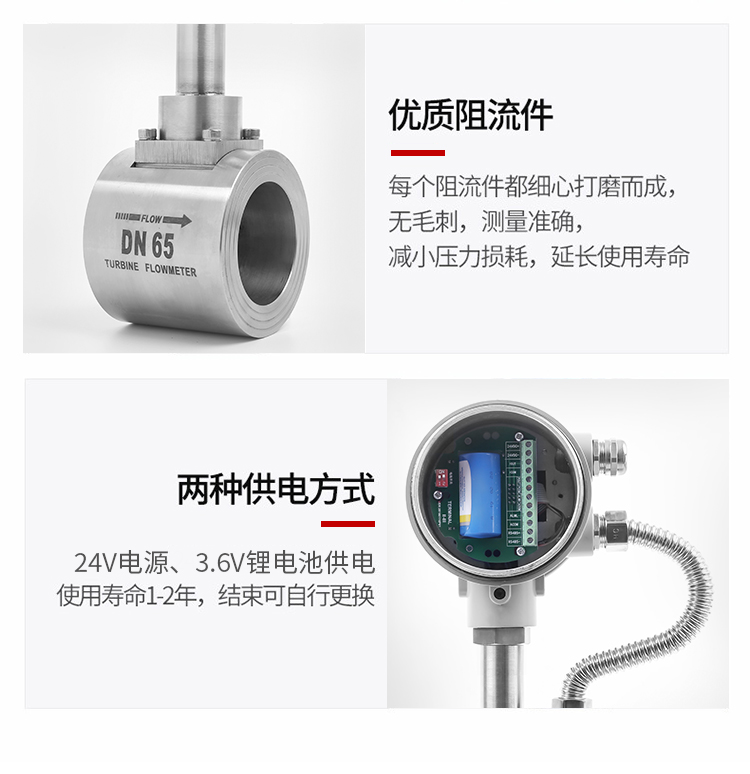

4、 电池供电型无需外接电源既可连续工作两年以上。

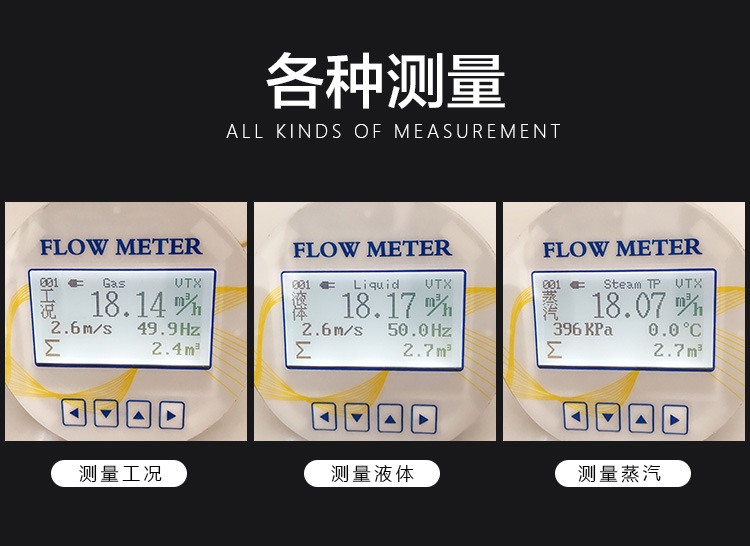

5、 全新点阵汉字液晶显示,使用操作更方便。
