电磁流量计

简要描述:

LS-LDE系列电磁流量计适合测量导电介质体积流量的流量仪表,测量原理基于法拉第电磁感应定律。电磁流量计主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体

QQ在线留言
电磁流量计
LS-LDE系列电磁流量计适合测量导电介质体积流量的流量仪表,测量原理基于法拉第电磁感应定律。电磁流量计主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体.

一、概述:

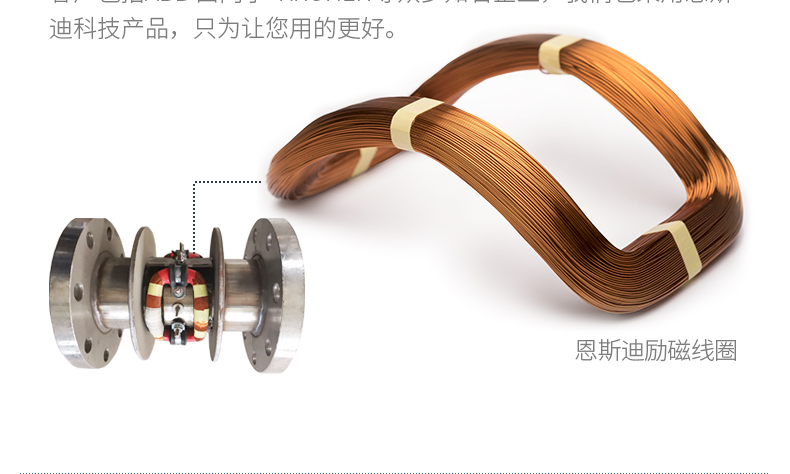

    电磁流量计测量原理是基于法拉第电磁感应定律,由传感器和转换器组成,传感器安装在测量管道上,转换器被安装在离传感器30米内或100米内的场合,两者间由 连接。传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等,广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理,水利建设等领域测量高温,高湿,不便观察的环境。

电磁流量计 电磁流量计精度

二、工作原理:

    电磁流量计测量原理是基于法拉第电磁感应定律:导电液体在磁场中做切割磁力线运动时,导体中产生感应电势,其感应电势E为:E=KBVD式中:

    由此式可知,当测量管结构、磁场感应强度一定时,体积流量与感应电势成正比。测量出感应电压就可得到流进管道的体积流量。将感应电压信号通过一对或多对与液体直接接触的电磁检出,并通过电缆送至转换器通过智能化处理,然后LCD显示或转换成标准信号4-20mA、频率信号Hartx协议通讯的输出。
电磁流量计 电磁流量计精度

三、产品性能特点

◆仪表结构简单、可靠,无可动部件,工作寿命长。

◆无截流阻流部件,不存在压力损失和流体堵塞现象。

◆无机械惯性,响应快速,稳定性好,可应用于自动检测、调节和程控系统。

◆测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。

◆采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。

◆备有管道式、插入式等多种流量计型号。

◆采用EEPROM存贮器,测量运算数据存贮保护安全可靠。

◆具备一体化和分离型两种型式。

◆高清晰度LCD背光显示。

四、产品技术参数


公称通径(mm)

(特殊规格可定制)

管道式四氟衬里:DN10~DN600


管道式橡胶衬里:DN40~DN1200


流动方向:

正,反,净流量


量程比:

150:1


重复性误差:

测量值的±0.1%


精度等级:

管道式:0.5级,1.0级


被测介质温度:

普通橡胶衬里:-20~+60℃


高温橡胶衬里:-20~+90℃


聚四氟乙稀衬里:-30~+100℃


高温型四氟衬里:-20~+180℃


额定工作压力:

(高压可定制)

DN6-DN80:≤1.6MPa


DN100-DN250:≤1.0MPa


DN300-DN1200:≤0.6MPa


流速范围:

0.1-15m/s


电导率范围:

被测流体电导率≥5μs/cm


电流输出:

负载电阻

0~10mA:0~1.5kΩ


4~200mA:0~750 kΩ


数字频率输出:

输出频率上限可在1~5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极最大电流为250mA


供电电源:

AC220V或DC24V


要求直管段长度

上游≥5DN,下游≥2DN


连接方式:

流量计与配管之间均采用法兰连接,法兰连接尺寸应符合GB11988的规定


防爆等级:

mdIIBT4


防护等级:

IP65,特殊订制最高可达IP68


环境温度:

-25~+60℃


相对温度:

5%~95%


消耗总功率:

小于20W

例:选用一台就地显示型一体型烧碱计量表测量污水,用户管道为DN50,要求橡胶材料衬里,不锈钢电极,4~20mA输出,无通讯,上限流量为30m3/h。型号应为:LDE-50S-M1X100-30。
