蒸汽涡街流量计

简要描述:

蒸汽流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。该仪表采用差动技术,配合隔离、屏蔽、滤波等措施,克服了同类产品抗震性差、小信号数据紊乱等问题,并采···

QQ在线留言
蒸汽涡街流量计

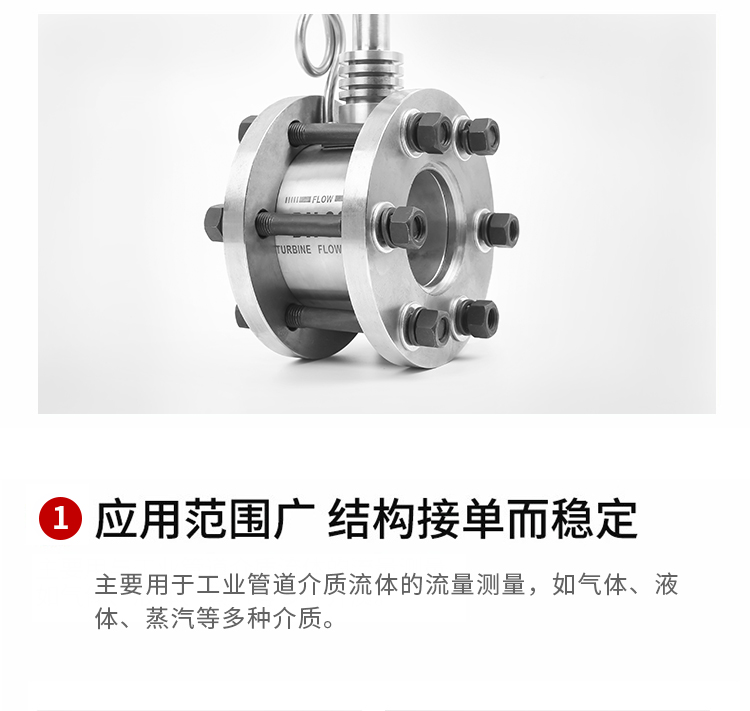

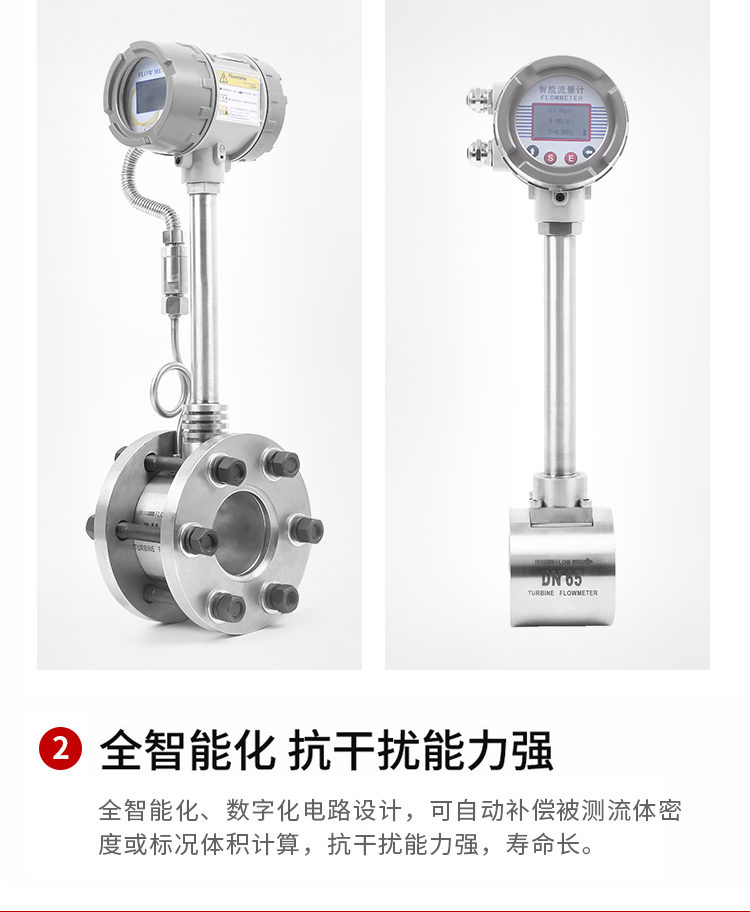

蒸汽流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。该仪表采用差动技术,配合隔离、屏蔽、滤波等措施,克服了同类产品抗震性差、小信号数据紊乱等问题,并采用了独特的传感器封装技术和防护措施,保证了产品的可靠性。产品有基本型和复合型两种形式,基本型测量单**量信号;复合型可同时实现温度、压力、流量的测量。每种形式都有整体、分体结构,以适应不同的安装环境。


二、蒸汽流量计工作原理:

涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比,并给出了频率与流速的关系式

:f = St × V/d    式中:
    f 涡街发生频率 (Hz)
    V 旋涡发生体两侧的平均流速(m/s )
    St 斯特罗哈尔系数(常数)
这些交替变化的旋涡就形成了一系列交替变化的负压力,该压力作用在检测探头上,便产生一系列交变电信号,经过前置放大器转换、整形、放大处理后,输出与旋涡同步成正比的脉冲频率信号(或标准信号)。
三、蒸汽流量计特点与用途:

·无可动部件,长期稳定,结构简单便于安装和维护;
·采用消扰电路和抗振动传感头,具有一定抗环境振动性能;
·采用超低功耗单片微机技术,1节3.2V10AH锂电池可使用5年以上;
·由软件对仪表系数非线性进行修正,提高测量精度;
·压力损失小,量程范围宽;
·采用EEPROM对累积流量进行掉电保护,保护时间大于10年;

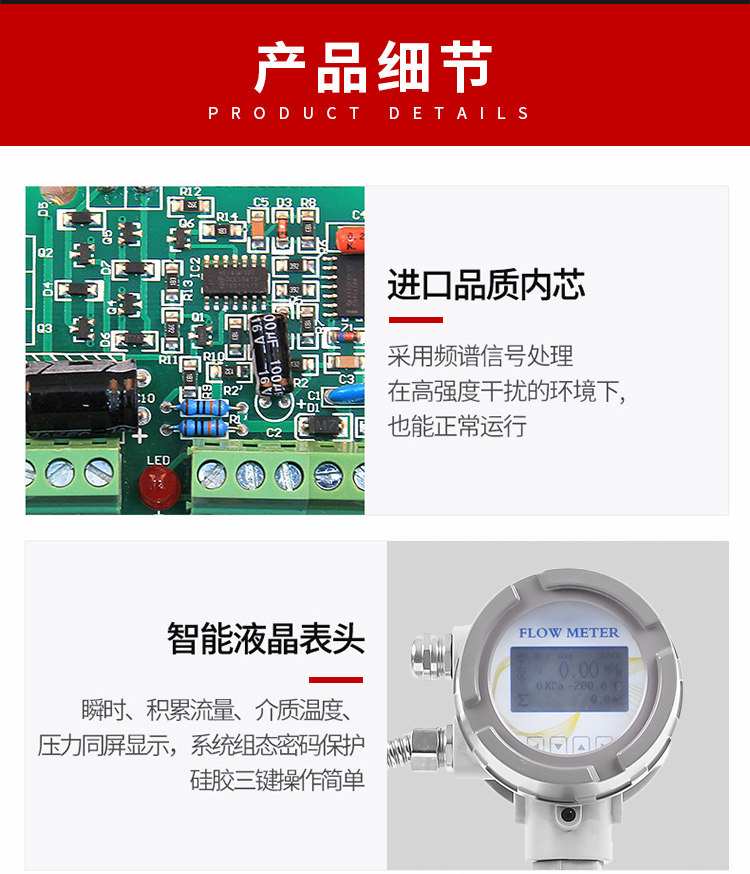

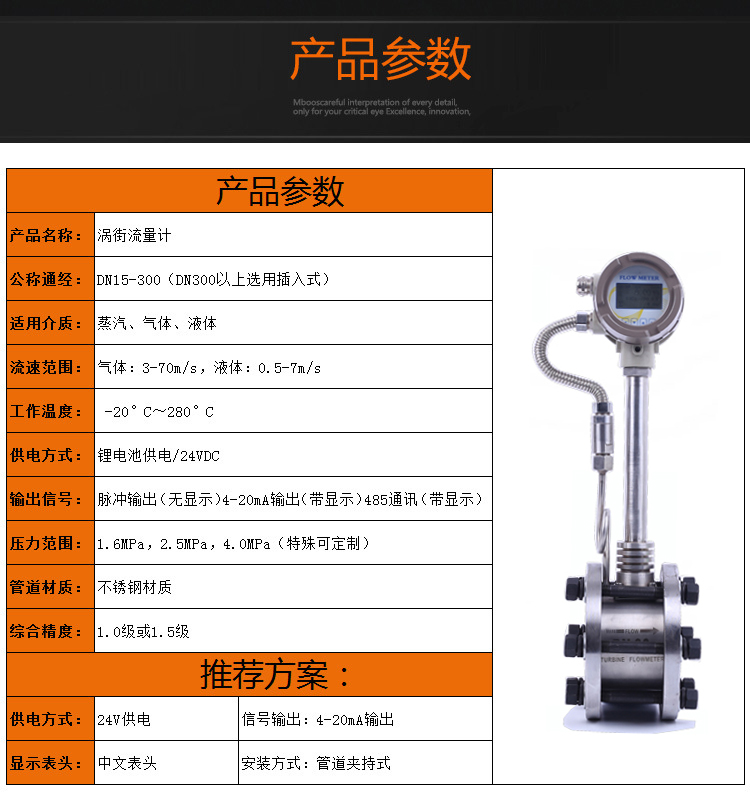

四、蒸汽流量计技术参数:

1、测量介质:蒸汽、气体、液体。
2、传感器的感应元件不直接与被测介质接触,性能稳定、可靠性高。
3、传感器内无可动部件,结构简单而牢固,压损小、维扩量小、使用寿命长。
4、范围度宽达10:1~15:1。
5、涡街流量计测量范围:正常工作范围,雷诺数为20,000-7,000,000;输出信号不受液体温度、压力、粘度及组份影响。测量可能范围,雷诺数8,000-7,000,000。
6、精度等级:液体,指示值的±1.0%;气体,指示值的±1.0%;蒸汽,指示值的±1.5%。
7、输出信号:a.电压脉冲  低电平:0-1V;高电平:大于4V;占空比为50%;b.电流4-20mA(三线制)。
8、电源电压:+12VDC;+24VDC。
9、介质温度: 普通型a.-40℃~+130℃;b.-10℃~+250℃; 高温型a.-10℃~+350℃ ;b.-10℃~+380℃;
10、工作压力:0-2.5Mpa,法兰夹持连接(注:应用户要求,可提供其它压力等级,需定做)。
11、压力损失:ΔP=ΔP=1.079*10-6*ρ*v2 (式中:ΔP:压力损失kpa;ρ:被测介质的密度kg/m3;V:被测介质的流速m/s)。

12、壳体材料:碳钢;不锈钢(1Cr18Ni9Ti)。

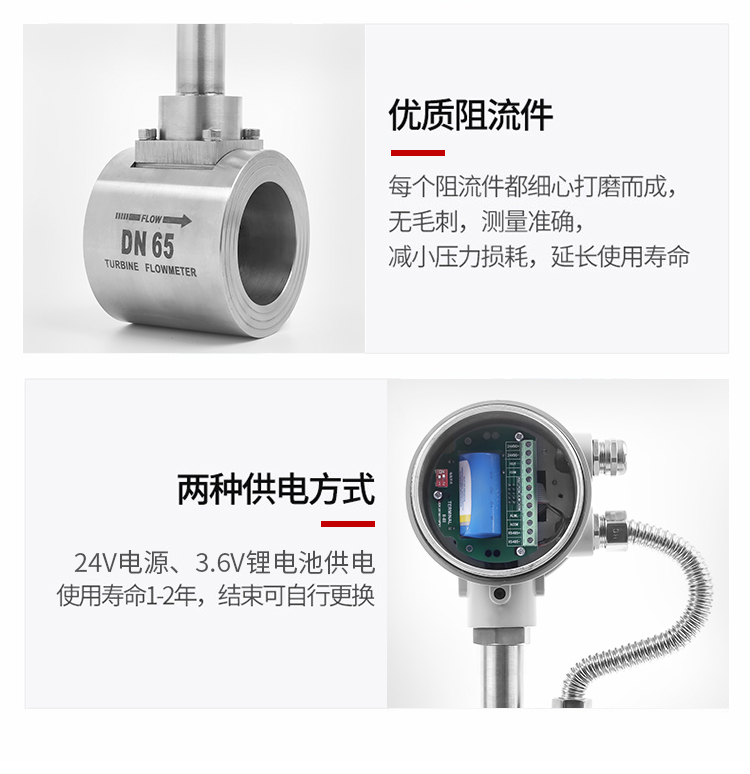

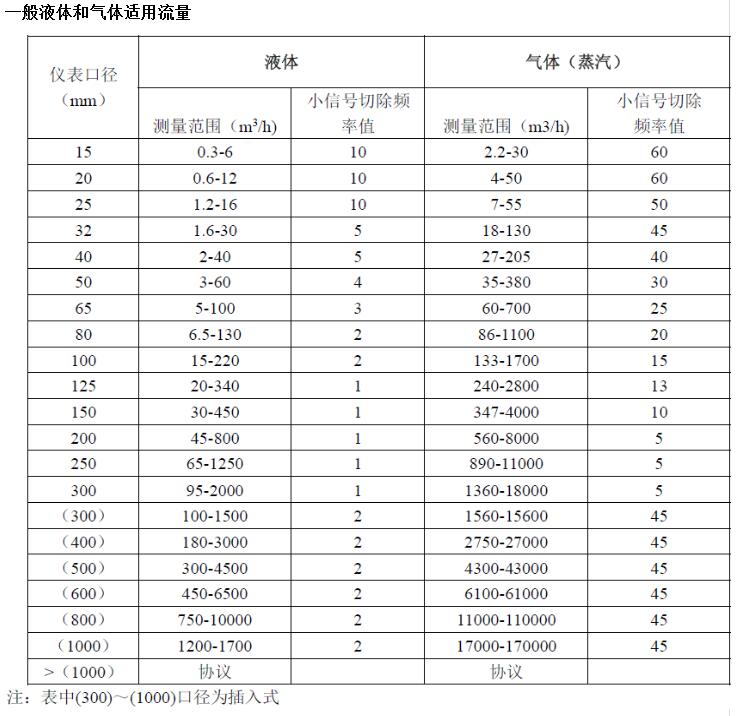

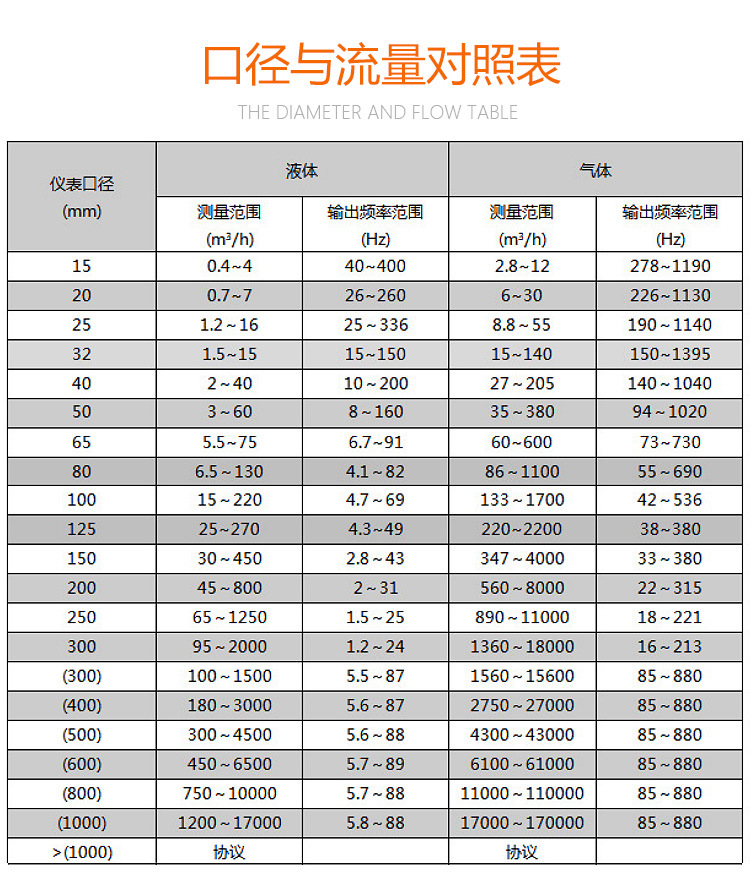

13、规格(管道内径)20、25、32、40、50、65、80、125、150、200、250、300(大于DN300口径为插入式)。
14、环境温度 -25℃~+55℃;湿度≤85%RH。

15、防爆类型:本安型;防爆标志;iaIIcT6。
